油田SCADA系统
2018/9/17 14:37:10

系统概述:

       SCADA (Supervisory Control And Data Acquisition) 系统,即数据采集与监视控制系统,是以计算机为基础的生产过程控制与调度自动化系统,包括通信、仪器和计算机软件系统。它独有的专业化设计和体系结构保证了油气田开发、生产整个生命周期的高效、经济运行。

       本司油气田SCADA系统独有的专业化设计和体系结构为油气田用户提供了一个集成化的油气田生产自动化解决方案。从工程规划、实施、开车到系统运行、维护及扩展,SCADA系统实现了油气田用户在原油(天然气井)站、油气地面开采集输、原油(天然气)处理联合站、输油(气)管道的自动化需求。

主要功能:

SCADA系统提供的典型功能模块有:

◇ 抽油机控制终端;                                      ◇ 中控室监控与数据采集软件包;

◇ 水源井控制终端;                                   ◇ 天然气计量控制终端;

◇ 原油(天然气)处理联合站;                  ◇ 油气田生产管理数据库(DMS)软件包;

◇ 自喷井控制终端;                                   ◇ 输油(气)管道泄漏检测控制终端;

◇ 油气田自动化通讯系统;                         ◇ 视频监控系统;

◇ 计配(转)站控制终端;

系统结构:

       SCADA系统是一个真正的分布式处理系统。系统网络上的每一台计算机是一个节点,每个节点独立执行分配给它的任务。这种结构的优点是不会因为一个节点的离线而影响整个网络的运行。SCADA系统通过客户机/服务器的模式进行节点对节点的通讯,使用网络上的节点共享数据。

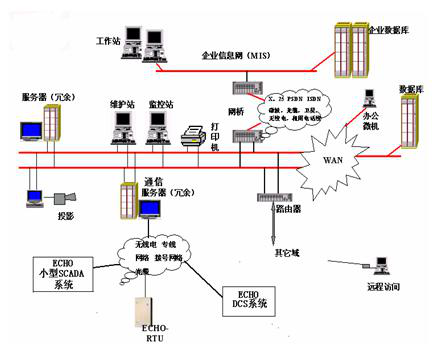

结构图:



系统特点:

◇ 分布式客户机/服务器体系结构。               ◇ 内置油井故障诊断软件

◇ 报警和报警管理                                      ◇ 实时趋势和历史趋势

◇ 友好的人机界面                                         ◇ 内置油田管理数据库(DMS)软件包

◇ 标准的通讯协议                                         ◇ 本地和远程的现场控制

◇ 实时工艺过程监视>                                   ◇ 多种冗余方式

系统功能:

1、抽油机监测和控制

●根据设定的工作点实现自动控制                  ●在线采集示功图

●监测需要的生产数据                                   ●小键盘远程遥控操作

●遥控抽油机的启停

2、自喷井监测和控制

●监测需要的生产数据                                   ● 小键盘远程遥控操作

3、水源井监测和控制

●监测需要的生产数据                                   ●遥控阀门的开关和泵的启停

●小键盘远程遥控操作

4、联合站监测和控制

● 监测联合站油系统生产数据                        ● 动态流程图显示联合站生产工艺

●监测联合站水系统生产数据

5、油井自动计量

●  监测需要的生产数据                                ● 实现油井油、气、水三相自动计量

●遥控计量站倒井阀和压油阀                        ●  实时监测油井的计量过程

● 计量数据自动进入实时数据库和历史数据库

6、注水井监测

● 监测注水井的瞬时流量                              ● 监测注水井的累积流量

● 监测注水井的压力

7、油田生产管理数据库(DMS)软件包

●趋势图分析                                                ●报表生成

● 异常井号查询                                            ● 通过Internet浏览生产数据

8、报警管理系统

●多种报警级别                                             ●可按物理位置或类型查询报警信息

●   多窗口显示不同的报警信息                      ● 采用多媒体技术报警

●在线打印报警信息                                      ● 存储报警历史信息

9、维护与管理

● 增加或减少现场测控计算机                        ●井况管理系统

●报警管理系统                                             ●网络维护与管理

●安全管理系统
